SAGE-EMS – Análise de Redes em Tempo Real

Fonte: Internet

Transformando dados em informações de auxílio à operação e simulações em tempo real

Os Sistemas de Gerenciamento de Energia (EMS – Energy Management System) processam os dados obtidos pelos sistemas SCADA e produzem informações de alto nível sobre o sistema elétrico. O SAGE-EMS provê ferramentas avançadas para análise de redes em tempo real como o configurador de redes, estimador de estados e análise de contingências, bem como os aplicativos do modo de estudos para o gerenciamento de casos de estudo e fluxo de potência do operador. O produto inclui ainda aplicativos para o Controle Automático de Geração (CAG), Monitoração da Reserva e Previsão de Carga de Curto Prazo. Estas ferramentas auxiliam os operadores nas tomadas de decisão, permitindo análises em tempo real da condição corrente da rede elétrica ou de condições em caso de falhas de equipamentos.

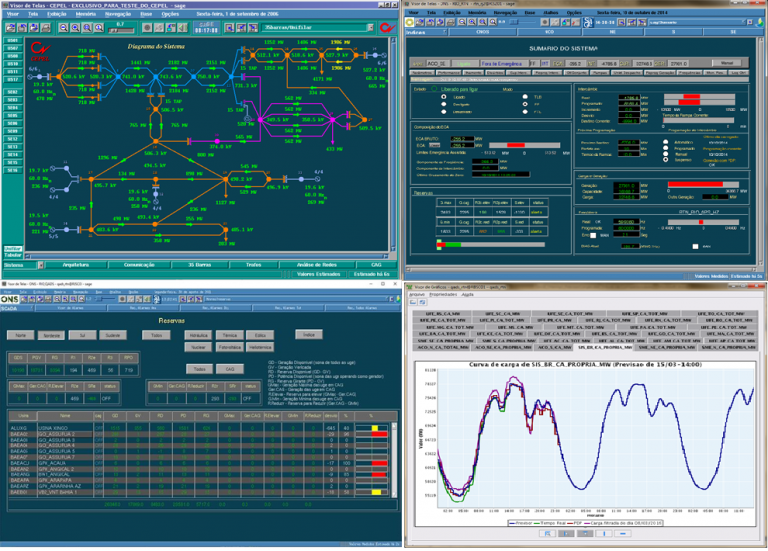

Figura 1 – SAGE-EMS – Elementos da Interface Gráfica

Suporte a tomadas de decisão operativas

O sistema é aplicado na operação em tempo real de redes elétricas. Suas funcionalidades são construídas sobre dados de medições analógicas e estados de equipamentos de conectividade (chaves e disjuntores). O tratamento destes dados, transformando-os em informações eletricamente coerentes, permite apresentar ao operador o estado da rede elétrica em tempo real. A partir deste estado, é possível a realização de simulações e estudos elétricos que auxiliam na tomada de decisões operativas. O SAGE-EMS é utilizado em entidades setoriais e grandes empresas do setor elétrico brasileiro, destacando-se ONS, Chesf, Eletronorte, CGT Eletrosul, Isa CTEEP e CEMIG GT.

O SAGE-EMS é composto por uma robusta cadeia de aplicações para análise de redes e para a realização de estudos no ambiente de operação em tempo real. Em ciclos da ordem de segundos, o Configurador de Redes gera uma rede conexa de equipamentos elétricos que é avaliada pelo Estimador de Estados para completar dados faltantes e corrigir erros de medição. Desta forma, é possível analisar situações de contingência, obter propostas de ações corretivas e otimizar o sistema. Compõem ainda o SAGE-EMS a Monitoração da Reserva e Desvios de Geração, o CAG e o Previsor de Cargas. O sistema apresenta confiabilidade consolidada em anos de utilização em grandes sistemas e se mantém atualizado para atender aos novos modelos e paradigmas das redes elétricas.
