ELEKTRA – Dimensionamento, Cálculo de Custos e Otimização de Linhas de Transmissão

Otimização Integrada de Projetos de Linhas de Transmissão de Energia Elétrica

ELEKTRA: dimensionamento, cálculo de custos e otimização de linhas de transmissão em CA e CC com feixes genéricos de condutores e de malhas de aterramento

A otimização integrada é o caminho para maximizar a transmissão de energia sob os menores custos!

Os custos de instalação de novas linhas de transmissão de energia elétrica (LT) são altos, da ordem de mais de um milhão de reais por quilômetro. A demanda pela implantação de LT com elevada capacidade de transmissão, sujeitas a restrições ambientais cada vez mais rigorosas, requerem a aplicação de ferramentas computacionais voltadas para a otimização destes empreendimentos.

O sistema ELEKTRA realiza, de forma eficiente, precisa e integrada, o dimensionamento, a análise e a otimização técnica e econômica de projetos de LT e de sistemas de aterramento. Produto de anos de experiência de profissionais do Cepel, o ELEKTRA condensa vários módulos computacionais que permitem ao usuário avaliar, de forma prática e rápida, o desempenho e as principais características eletromecânicas de um projeto específico; ou, ainda, estudar uma série de alternativas, apoiando a otimização do empreendimento.

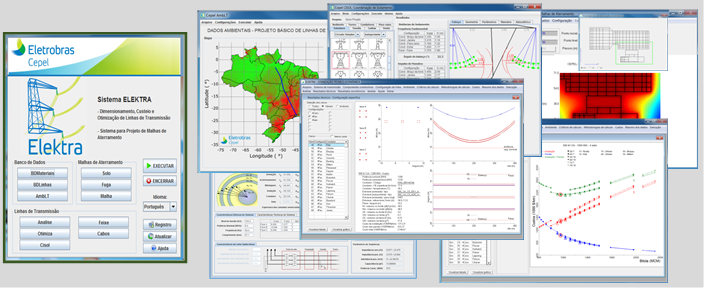

Exemplos de saídas gráficas do sistema ELEKTRA

Aplicação diversificada em projetos de LT

O sistema ELEKTRA pode ser utilizado para análise de LT em CA e CC, com feixes de condutores tradicionais e otimizados, em circuitos simples ou múltiplos em estruturas estaiadas ou autoportantes, e para malhas de aterramento genéricas. As análises das transmissões do Rio Madeira, Belo Monte e Teles Pires, de casos típicos, desde 138 a 765 kV em CA, e 600 e 800 kV em CC, ou estudos prospectivos, como em 1000 kV CA, são exemplos de utilização do sistema ELEKTRA, que atualmente conta com usuários como as empresas Eletrobras, EPE, ONS, ISA CTEEP, Neonergia e várias outras instituições e empresas.

Funcionalidades que facilitam a análise, o cálculo e o pré-projeto de uma LT

O sistema ELEKTRA é composto por vários bancos de dados e módulos de cálculo:

  • Bancos de dados:
    • BDMateriais – dados e custo de aquisição de materiais e serviços
    • BDLinhas – custos de instalação de LT
    • AmbLT – características climáticas e ambientais ao longo do trajeto da LT
  • LT aéreas:
    • Analise – análise de configurações
    • Otimiza – otimização técnico-econômica de projetos
    • Cisol – coordenação de isolamento
    • Feixe – otimização da geometria dos feixes de condutores
  • LT com cabos isolados:
    • Cabos – parâmetros elétricos longitudinais e transversais
  • Sistemas de aterramento:
    • Solo – modelagem do solo
    • Fuga – cálculo da corrente injetada em malhas de aterramento
    • Malha – cálculo de malhas de aterramento
