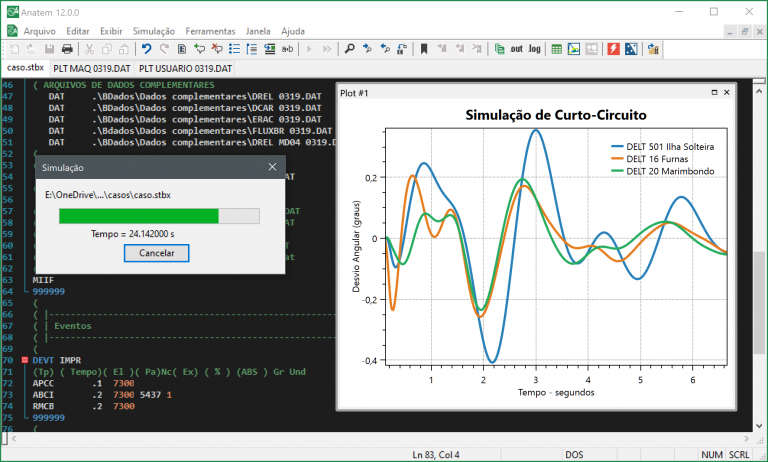

Figura 1 – Interface do Programa ANATEM
O ANATEM é um aplicativo para simulações dinâmicas no domínio do tempo, visando à análise não linear da estabilidade transitória de sistemas de potência de grande porte. As simplificações assumidas na modelagem do sistema neste tipo de análise são baseadas na faixa de frequência dos fenômenos de interesse, caracterizada por transitórios lentos (0,1-3Hz) avaliados em intervalos de simulação da ordem de 10 a 20 segundos.
Após a ocorrência de grandes distúrbios, usualmente decorrentes de súbitas alterações na rede elétrica, o sistema sai do ponto de operação inicial e tende a se acomodar em outro ponto de operação. Nestas circunstâncias, os geradores síncronos são submetidos a oscilações de tal intensidade que certas unidades ou grupos de unidades podem perder o sincronismo. Além da informação a respeito da estabilidade do sistema, tensões nos barramentos e fluxos nas linhas de transmissão são algumas das variáveis de interesse durante e após o período transitório.
As seguintes análises podem ser realizadas:
Resultados do ANATEM podem ser visualizados no programa auxiliar Plot
Os recursos do ANATEM e de outros programas computacionais do pacote de análise de sistemas elétricos do Cepel são complementados pelo uso de programas auxiliares. Um desses é o programa Plot, que permite a visualização gráfica de resultados das simulações.

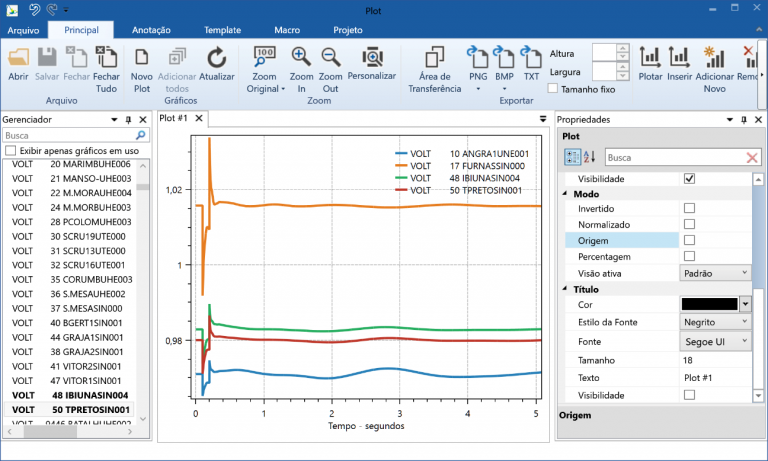

Figura 2 – Tela do programa auxiliar Plot
CDUEdit: Editor Gráfico de Controladores Definidos pelo Usuário
O ANATEM possui grande flexibilidade e precisão de modelagem, com destaque para os Controles Definidos pelo Usuário (CDUs), que permitem modelar detalhadamente os principais controladores dos sistemas de potência. O programa auxiliar CDUEdit permite a edição gráfica dos CDUs.
Por meio de CDUs podem ser modelados reguladores de velocidade, reguladores de tensão e estabilizadores das máquinas síncronas, controladores de geradores eólicos e fotovoltaicos, compensadores estáticos, proteções sistêmicas e locais e controles de elos de corrente contínua.

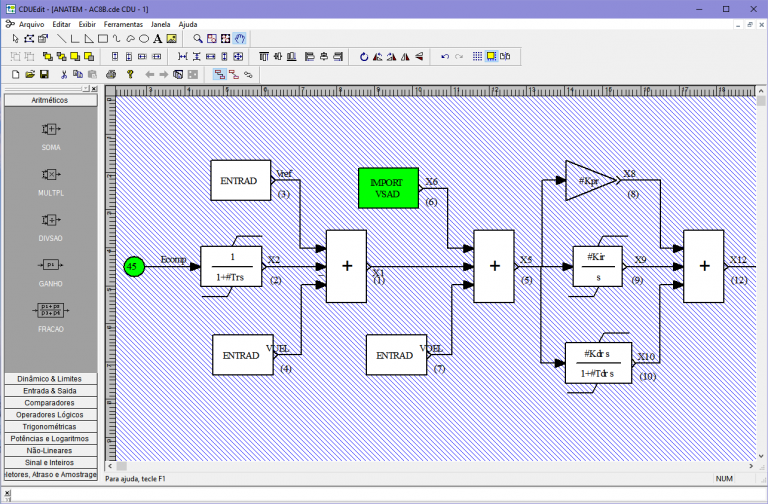

Figura 3 – Tela do programa auxiliar CDUEdit
